使用Multiwfn+VMD繪制片段貢獻的躍遷偶極矩矢量
1 前言
躍遷偶極矩是討論電子激發最關鍵的量之一。躍遷偶極矩大,振子強度才可能大,對應的吸收/發射才可能比較強,這些基本知識在此帖都有介紹:《Gaussian中用TDDFT計算激發態和吸收、熒光、磷光光譜的方法》(http://www.shanxitv.org/314)。量化程序給的是整個分子的躍遷偶極矩,但是我們往往想考察體系中不同部分對躍遷偶極矩的貢獻,從而更好地了解躍遷的內在特征。在Multiwfn程序的主功能18里的“空穴-電子”分析模塊中,可以通過Mulliken劃分,把躍遷偶極矩分解為基函數的貢獻,以及原子的貢獻。將原子貢獻加和就可以得到某個片段的貢獻。如果我們把數據讀入到VMD程序中,還可以在VMD中繪制箭頭,直觀地考察各個片段的躍遷偶極矩矢量,使各個片段對躍遷偶極矩的貢獻一目了然。本文就介紹如何實現。對Multiwfn不了解者請參考《Multiwfn FAQ》(http://www.shanxitv.org/452)、《Multiwfn入門tips》(http://www.shanxitv.org/167)和《Multiwfn波函數分析程序的意義、功能與用途》(http://www.shanxitv.org/184)。本文對應的是Multiwfn最新版本的情況,程序可以在主頁http://www.shanxitv.org/multiwfn免費下載。VMD使用的是1.9.3版,可以在http://www.ks.uiuc.edu/Research/vmd/免費下載。
2 原理
按照Mulliken劃分,第r基函數對躍遷偶極矩的貢獻寫為(注意是個矢量)
在《分子軌道成分的計算》(http://sioc-journal.cn/Jwk_hxxb/CN/abstract/abstract340458.shtml)一文中,筆者就已經明確強調使用Mulliken劃分時基組不能帶彌散函數,否則結果缺乏物理意義。因此,按照本文方法以Mulliken劃分來分解躍遷偶極矩時,做電子激發計算時候用的基組也絕對不能帶彌散函數。實際上,除非里德堡激發,否則帶上彌散函數對電子激發計算結果也沒明顯好處,基本是浪費時間,這里已經提過了:《亂談激發態的計算方法》(http://www.shanxitv.org/265)。
要注意,雖然體系總的躍遷偶極矩沒有原點依賴性,但是片段對躍遷偶極矩的貢獻往往是有原點依賴性的。換句話說,在計算時把體系進行平移,不影響總躍遷偶極矩的結果,但是可能會影響片段產生的貢獻。然而原點應設在哪里,完全是任意的,因此在討論時一定要加以注意這個問題(Gaussian計算時如果沒用nosymm關鍵詞,默認會平移體系使原點在體系原子核電荷中心位置)。之所以會有這個特征,是因為容易證明,只有最低階的非零多極矩才沒有原點依賴性,比如中性體系偶極矩沒有原點依賴性,但是離子體系由于單極矩不為0,因此偶極矩有原點依賴性,因此沒太大意義。類似地,對于電子躍遷問題,體系總的躍遷電荷為0,即∑[i]∑[j]P_tran(i,j)*S(i,j)=0,因此總躍遷偶極矩沒有原點依賴性,而某個基函數i的躍遷電荷往往不為零,即∑[j]P_tran(i,j)*S(i,j)≠0,因此基函數、原子、分子片段對躍遷偶極矩的貢獻往往是有原點依賴性的。
3 實例:偶氮苯(Azobenzene)
這里以一個簡單分子偶氮苯為例,介紹一下將Multiwfn與VMD相結合,繪制各個片段躍遷偶極矩矢量的完整流程。以下是偶氮苯在PBE0/6-31G*級別做TDDFT電子激發計算的Gaussian輸入文件,計算最低5個激發態。其中9/40=4必須加,否則只有較大的組態系數才會輸出出來,會導致之后Multiwfn產生的躍遷偶極矩不準確(要稍微更準確的結果可以寫9/40=5,不過輸出文件會更大)。
%chk=C:\Azobenzene.chk
# pbe1pbe/6-31g(d) TD(nstates=5) iop(9/40=4)
pbe1pbe/6-31g(d) opted
0 1
C -0.18984100 4.51585300 0.00000000
C 1.10113800 3.99491100 0.00000000
C 1.29053000 2.61740200 0.00000000
C 0.18984100 1.75735600 0.00000000
C -1.10944900 2.28225900 0.00000000
C -1.29157500 3.65642100 0.00000000
H -0.34218800 5.59191200 0.00000000
H 1.95936300 4.66120300 0.00000000
H 2.28423900 2.17907300 0.00000000
H -1.94924600 1.59527000 0.00000000
H -2.29790100 4.06725100 0.00000000
N 0.49896400 0.37896400 0.00000000
N -0.49896400 -0.37896400 0.00000000
C -0.18984100 -1.75735600 0.00000000
C -1.29053000 -2.61740200 0.00000000
C 1.10944900 -2.28225900 0.00000000
C -1.10113800 -3.99491100 0.00000000
H -2.28423900 -2.17907300 0.00000000
C 1.29157500 -3.65642100 0.00000000
H 1.94924600 -1.59527000 0.00000000
C 0.18984100 -4.51585300 0.00000000
H -1.95936300 -4.66120300 0.00000000
H 2.29790100 -4.06725100 0.00000000
H 0.34218800 -5.59191200 0.00000000
將Azobenzene.chk用formchk轉換為Azobenzene.fch。然后啟動Multiwfn,載入Azobenzene.fch,之后依次輸入:
18 //電子激發分析功能
11 //將躍遷偶極矩分解為基函數和原子的貢獻
Azobenzene.out //Gaussian輸出文件
2 //要考察的激發態。我們隨便選一個,比如第2激發態
1 //分解的是躍遷電偶極矩
n //不生成AAtrdip.txt(原子-原子躍遷偶極矩矩陣)
當前目錄下得到了trdipcontri.txt,其中第一部分是各個基函數對躍遷偶極矩X,Y,Z分量的貢獻,第二部分是各個原子的貢獻。將trdipcontri.txt拷到VMD目錄下。
退到程序主菜單,然后進入主功能100的子功能2,選擇導出體系的pdb文件。啟動VMD,將體系的pdb文件拖入VMD main窗口載入。
將這個loadip.tcl拷到VMD目錄下:loaddip.tcl。然后在VMD的文本窗口運行source loaddip.tcl命令執行之。這會將VMD目錄下的trdipcontri.txt里記錄的各個原子對躍遷偶極矩的貢獻載入到內存(同時也輸出到了文本窗口里),還定義了dip命令,用來繪制箭頭表現某個片段的躍遷偶極矩,還同時定義了dipatm命令,可以一次性繪制每個原子的躍遷偶極矩箭頭。
下面,我們把偶氮苯第一個苯環(原子序號1~11)、中間兩個氮(原子序號12、13)和另一個苯環(原子序號14~24)分別作為三個片段來繪制它們貢獻的躍遷偶極矩。用dip命令默認繪制的箭頭是藍色的,為了更顯眼,先在VMD窗口里輸入draw color red來讓之后繪制的物體成為紅色,然后在VMD文本窗口中依次輸入
dip "serial 1 to 11"
dip "serial 12 13"
dip "serial 14 to 24"
這里諸如serial 1 to 11代表選擇1到11號原子。dip命令繪制的箭頭的圓柱部分長度對應片段貢獻的躍遷偶極矩大小,箭頭方向表示躍遷偶極矩矢量方向,箭頭的中央位置對應選中的片段的幾何中心。每次用dip命令后,在VMD的文本窗口中還會把這個片段的幾何中心以及對躍遷偶極矩貢獻的X,Y,Z分量直接輸出出來。
注:被繪制的片段里的原子序號可以不連續。例如運行dip "serial 1 5 to 8 11 to 14 18",會對由1、5、6、7、8、11、12、13、14、18號原子構成的片段進行繪制。

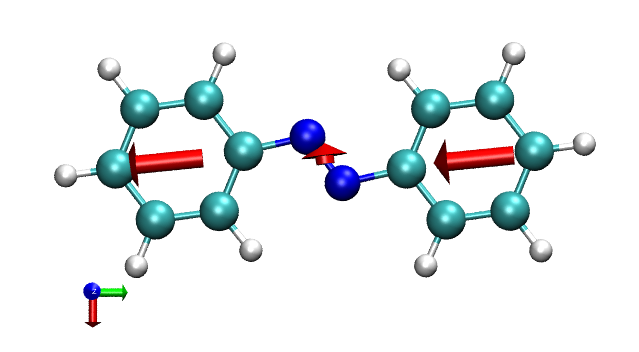

在文本窗口輸入color Display Background white把背景設成白色,然后進graphics-representation,把Drawing method設為CPK。筆者建議用正交視角觀看當前圖像,以免因近大遠小造成視覺誤差,故選Display-Orthographic。最終看到的效果如下所示(左下角的坐標軸的紅、綠、藍分別對應X,Y,Z正方向)

Gaussian輸出的此體系S0->S2的總躍遷偶極矩,以及VMD文本窗口中看到的苯環1、N2、苯環2的貢獻分別為(a.u.)
Total:0.1155 -2.8868 0.0
苯環1:0.14262 -1.43288 0.0
N2: -0.16948 -0.02138 0.0
苯環2:0.14262 -1.43288 0.0
可見躍遷偶極矩主要是Y軸正方向的。將定量數據和圖像結合觀察,可見兩個苯環起到了最主要的貢獻。而N2對Y方向貢獻甚微,在X方向有一點微小貢獻。

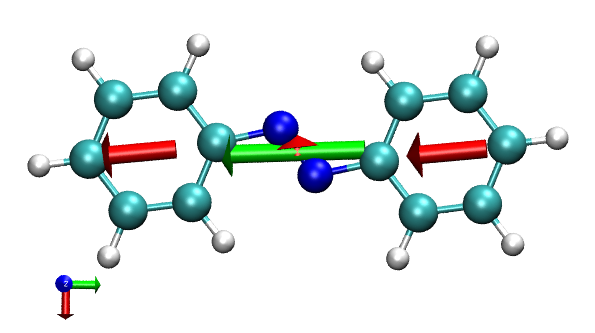

我們也可以同時把體系總的躍遷偶極矩箭頭繪制出來。為了令其顏色與片段的區分,我們先輸入draw color green,然后再輸入dip all,就得到了下圖,綠色箭頭描述體系總躍遷偶極矩,其具體數值也顯示在了文本窗口中。

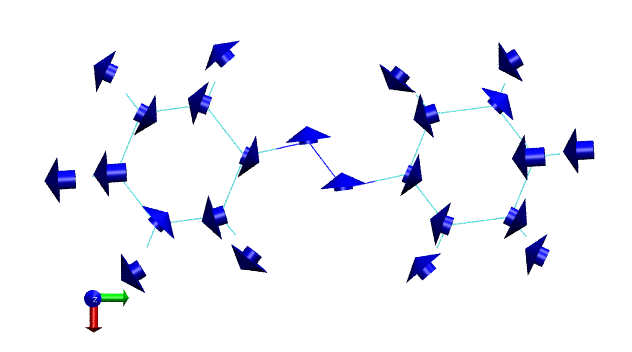

要想刪除所有已繪制的箭頭,輸入draw delete all。下面我們輸入dipatm,看看各個原子貢獻的躍遷偶極矩的箭頭。由于原子貢獻的往往比較小,為了避免箭頭被原子球遮擋,drawing method我們改成line。

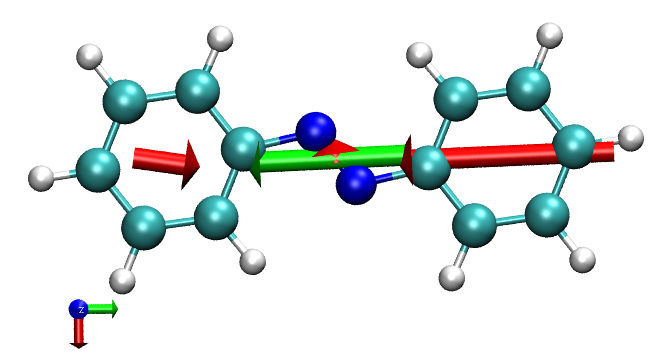

前面提到,片段對躍遷偶極矩的貢獻一般是有原點依賴性的。為了展示這一點,對前面的.gjf文件里每個原子Y坐標都加上6埃,并且用了nosymm關鍵詞避免自動被Gaussian平移。重復之前的作圖步驟,這次得到的圖像如下

和之前的圖對比,我們看到綠色箭頭,即總躍遷偶極矩并沒有因為體系的平移而發生改變,但是兩個苯環產生的貢獻卻與之前截然不同,這是因為這兩個苯環的躍遷電荷都不為0(用Multiwfn的空穴-電子分析界面的子功能6可以輸出每個原子的躍遷電荷,按照片段進行加和,得到的兩個苯環的數值分別為0.2116和-0.2116)。而N2部分躍遷電荷恰為0,因此它貢獻的躍遷偶極矩和平移前一樣,依然是-0.16948 -0.02138 0.0。
4 其它
上面的例子是將基態與激發態之間的躍遷電偶極矩分解成原子/片段的貢獻,也可以將躍遷磁偶極矩以相同的方法進行分解并繪制,只要在Multiwfn問你分解哪種躍遷偶極矩的時候選Magnetic即可。另外,2020-Dec-25及之后更新的Multiwfn也支持對兩個激發態之間分解它們的躍遷電偶極矩,讓你輸入激發態序號的那一步輸入兩個相應的激發態序號即可。
順帶一提,如果想令VMD中繪制的箭頭長一點或者短一點,可以修改loaddip.tcl當中的這一部分:
set begx [expr $cenx-$fragdx/2]
set begy [expr $ceny-$fragdy/2]
set begz [expr $cenz-$fragdz/2]
set endx [expr $cenx+$fragdx/2]
set endy [expr $ceny+$fragdy/2]
set endz [expr $cenz+$fragdz/2]
將$fragdz改為比如2*$fragdz,就可以讓箭頭長度變為之前兩倍。箭頭的粗細可以通過修改draw cylinder這一句的radius后面的值來調整。
