文/Sobereva@北京科音 2019-Sep-27

0 前言

RESP電荷的原理、細節以及計算在《RESP擬合靜電勢電荷的原理以及在Multiwfn中的計算》（http://www.shanxitv.org/441）有詳細說明，Multiwfn是計算RESP電荷最方便易用和靈活的程序。有Multiwfn用戶發現，Multiwfn算出的某些分子的RESP電荷與antechamber的不同，在此文我說一下原因。使用Multiwfn算RESP電荷的用戶不是很有必要看此文，Multiwfn給的結果肯定是合理的。但如果想了解一些細節的話也可以看看。

簡單來說導致差異的原因主要有兩點：
(1)擬合點的分布不同
(2)等價約束設置不同

下文涉及的體系的相關文件可以在這里下：http://www.shanxitv.org/attach/516/file.rar。本文用的是2019-Sep-26更新的Multiwfn 3.7(dev)版。

1 擬合點的分布不同帶來的差異

Multiwfn在計算RESP電荷的時候，對于3.6、3.7版默認用的是MK方式設置擬合點（以后版本有可能會改變，屆時看Multiwfn的RESP模塊界面上的選項提示便知默認的是什么），擬合點位置由Multiwfn自己的代碼設置，靜電勢由Multiwfn自己的代碼計算或者調用cubegen計算。Antechamber計算RESP電荷時是從Gaussian的pop=MK IOp(6/33=2) IOp(6/42=6)輸出文件里直接讀取MK擬合點的坐標和靜電勢。雖然MK原文雖然定義了擬合點的分布規則，即每個原子上在不同原子半徑倍數上有幾層擬合點，但在具體確定擬合點坐標上，不同程序的細節不同，比如在球面上的擬合點以什么算法生成排布？擬合點的密度是多少？在原子接縫的地方是否自動去除過密的擬合點？等等。由于Multiwfn設置的擬合點的位置和Gaussian在這方面有一些不同，導致Multiwfn和Antechamber算的RESP電荷會有些許差別，但這個因素造成的差異通常不大，也沒法說哪個程序更對，因為都是合理的。注：前述IOp(6/33=2)是讓Gaussian把擬合點的位置和靜電勢數值打印到輸出文件里的選項，而IOp(6/42=6)用來將擬合點的密度設為高于默認值。在Multiwfn的RESP電荷計算界面里也可以直接設擬合點的密度。

下面我們拿乙醇這個體系來對比一下。這里筆者直接用gview畫了一個乙醇，保存成了.mol2文件。然后用antechamber產生了對應的gjf文件，里面的關鍵詞是#HF/6-31G* SCF=tight Test Pop=MK iop(6/33=2) iop(6/42=6)，原本帶著的opt我給刪了，對于本文的討論沒意義。然后用Gaussian 09 E.01進行計算，得到的chk文件我轉成了fch文件。

用Multiwfn載入fch文件，進入RESP計算界面，直接選標準兩步式RESP電荷計算，結果如下
Center      Charge
  1(C )   -0.250749
  2(H )    0.064449
  3(H )    0.064449
  4(H )    0.064449
  5(C )    0.547451
  6(H )   -0.091298
  7(H )   -0.091298
  8(O )   -0.714589
  9(H )    0.407135

在計算第二步的時候提示用了以下等價性約束
Constraint   1:    2(H )    3(H )    4(H )
Constraint   2:    6(H )    7(H )

再用antechamber計算RESP電荷，會出現一批文件，其中有兩個RESP計算模塊輸出的文件ANTECHAMBER_RESP1.OUT和ANTECHAMBER_RESP2.OUT。第一個就是第一步擬合的輸出，第二個就是第二步擬合的輸出，最終結果看第二個里面的下面的部分

          Point Charges Before & After Optimization

    no.  At.no.    q(init)       q(opt)     ivary    d(rstr)/dq
    1   6      -0.229693      -0.229799      0       0.003990
    2   1       0.077688       0.059374      0       0.000000
    3   1       0.077682       0.059374      2       0.000000
    4   1       0.034340       0.059374      2       0.000000
    5   6       0.464072       0.533889      0       0.001841
    6   1      -0.057092      -0.086155      0       0.000000
    7   1      -0.057098      -0.086155      6       0.000000
    8   8      -0.720426      -0.720426    -99       0.001375
    9   1       0.410526       0.410526    -99       0.000000

q(init)是第一步擬合之后產生的電荷，q(opt)是經過第二步擬合最終得到的RESP電荷。ivary是等價性約束關系，比如no.為3和4的原子的ivary是2，就代表2、3、4在擬合過程中保持等價，這和前面看到的Multiwfn自動用的約束完全一樣。8和9號原子的ivary為-99，代表它們在第二步擬合過程中電荷被約束為保持不變。

Antechamber這里產生的RESP電荷和前面給的Multiwfn算出來的有輕微差異，但頂多也就差0.01幾。如果我們想讓Multiwfn算出的電荷與Antechamber的精確一樣，那就在選擇開始計算RESP電荷之前先選一下選項8，然后再選1開始標準兩步式擬合，按屏幕提示的要求把Gaussian輸出文件路徑輸進去，這時Multiwfn就和Antechamber一樣從Gaussian輸出文件里讀取擬合點的位置和靜電勢了，輸出信息如下，和Antechamber給出的完全相同（個別原子仍有10的負六次方的差異是收斂限設置、舍入誤差等數值細節導致的，完全可忽略不計）

  Center      Charge
    1(C )   -0.229798
    2(H )    0.059373
    3(H )    0.059373
    4(H )    0.059373
    5(C )    0.533887
    6(H )   -0.086155
    7(H )   -0.086155
    8(O )   -0.720426
    9(H )    0.410526

2 等價約束設置不同帶的差異

下面我們看苯甲醛這個例子。哪怕Multiwfn也直接從Gaussian輸出文件里讀取擬合點的信息，結果與Antechamber給出的仍有輕微差異，這是由于兩個程序用的等價性約束設置不同所帶來的。

我們先用Multiwfn基于Gaussian里的擬合點信息計算RESP電荷。啟動Multiwfn，載入本文文件包里的C6H5CHO.fchk，進入RESP模塊，先選擇8，再選擇1，再輸入C6H5CHO.out的路徑，得到的結果如下
   Center      Charge
     1(C )   -0.115868
     2(C )   -0.111841
     3(C )   -0.114944
     4(C )   -0.146385
     5(H )    0.137991
     6(H )    0.134593
     7(H )    0.153718
     8(H )    0.139930
     9(C )    0.391423
    10(H )    0.059972
    11(C )   -0.223448
    12(H )    0.155781
    13(C )    0.034578
    14(O )   -0.495500
 Sum of charges:    0.000000
 RMSE:    0.001373   RRMSE:    0.079595

從屏幕上的提示可見，這個體系的RESP電荷計算過程只做了第一步，因為按照RESP電荷定義的規則，這個體系本身不需要做第二步。在第一步計算的時候沒有自動做任何等價性約束。

也用antechamber進行計算，從給出的ANTECHAMBER_RESP2.OUT中可以看到所有原子的ivary都為-99，即第二步相當于什么也沒做，因此最終得到的RESP電荷來自于第一步。然后看ANTECHAMBER_RESP1.OUT，輸出信息為

    no.  At.no.    q(init)       q(opt)     ivary    d(rstr)/dq
    1   6       0.000000      -0.101223      0       0.003514
    2   6       0.000000      -0.148518      0       0.002793
    3   6       0.000000      -0.139285      0       0.002916
    4   6       0.000000      -0.148518      2       0.002793
    5   1       0.000000       0.136078      0       0.000000
    6   1       0.000000       0.140390      0       0.000000
    7   1       0.000000       0.147385      0       0.000000
    8   1       0.000000       0.140390      6       0.000000
    9   6       0.000000       0.404823      0       0.001199
   10   1       0.000000       0.028701      0       0.000000
   11   6       0.000000      -0.139285      3       0.002916
   12   1       0.000000       0.147385      7       0.000000
   13   6       0.000000       0.001412      0       0.004999
   14   8       0.000000      -0.469734      0       0.001041

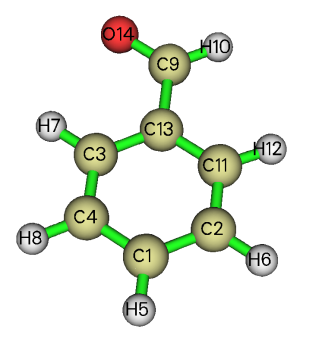

可見結果與Multiwfn產生的略有差異，特別是第11號原子。從ivary可見，第一步擬合的時候約束了4=2、8=6、11=3、12=7。此體系結構如下

可見antechamber自動把苯環上左右對稱的原子電荷約束為了相同，而Multiwfn默認情況下沒有做這個約束，因此倆程序結果不同。

如果想讓Multiwfn也實現同樣的約束，自己寫個約束設置文件即可。寫個文本文件比如叫eqs.txt，內容為
4,2
8,6
11,3
12,7

在Multiwfn計算RESP電荷前，選擇設置等價性約束的選項，再選讀取約束文件，輸入eqs.txt的路徑，然后選擇2開始一步式RESP電荷擬合，此時自定義的約束會被利用上，結果為
  Center      Charge
    1(C )   -0.101222
    2(C )   -0.148519
    3(C )   -0.139284
    4(C )   -0.148519
    5(H )    0.136078
    6(H )    0.140390
    7(H )    0.147385
    8(H )    0.140390
    9(C )    0.404824
   10(H )    0.028701
   11(C )   -0.139284
   12(H )    0.147385
   13(C )    0.001411
   14(O )   -0.469734
Sum of charges:    0.000000
RMSE:    0.002020   RRMSE:    0.117100

可見此時結果和Antechamber給出的精確相同了。

對苯環上對稱的原子設置等價性約束并不是RESP電荷原文里提出的標準做法，純粹是Amber的開發者自己定義的規則。這個規則有一點道理，但帶來的壞處是會使得靜電勢重現性誤差增加。如上述信息所示，不做這個約束時RMSE是0.001373，做約束后就增加到了0.002020。對于Multiwfn用戶，這種約束想施加就施加，不想施加就不施加。如果懶得手動一條一條寫這種等價性約束設置，在Multiwfn中可以直接利用結構的對稱性自動產生等價性約束設置文件，看《RESP擬合靜電勢電荷的原理以及在Multiwfn中的計算》（http://www.shanxitv.org/441）第3.5節的例子。
