用于非限制性開殼層波函數的雙正交化方法的原理與應用
用于非限制性開殼層波函數的雙正交化方法的原理與應用
文/Sobereva@北京科音
First release: 2018-Nov-11 Last update: 2021-Sep-10
摘要：本文非常簡要地介紹一下對非限制性開殼層波函數的alpha和beta軌道之間做雙正交化的方法，并且以三重態乙醇為例介紹如何在Multiwfn中實現，使得其alpha和beta軌道最大程度匹配，從而便于討論軌道。本文說的Multiwfn及其手冊是官網上最新版本的情況。
1 相關知識
眾所周知，非限制性開殼層計算（如UHF、UKS，以下簡稱為U）的時候alpha和beta是分別求解的，因此會產生alpha和beta這兩套自旋軌道。對于自旋多重度>1的體系，以及自旋多重度為1的對稱破缺態，由于自旋極化，會導致alpha和beta軌道不匹配，此時雖然alpha軌道自己是正交歸一的，beta軌道自己也是正交歸一的，但是alpha和beta之間不滿足正交歸一關系。更具體來說，第i號alpha軌道和第i號beta軌道之間重疊積分不為1，這倆軌道既可能軌道形狀稍有偏差，也可能完全不同。因此，對于非限制性開殼層波函數，討論軌道的時候必須分別去考察alpha和beta軌道，這是比較麻煩的事情。而且這種情況，體系的自旋密度是由所有占據軌道所決定的，因此沒法只拿某幾條軌道來討論自旋密度。（不知道什么是自旋密度的話看《談談自旋密度、自旋布居以及在Multiwfn中的繪制和計算》http://www.shanxitv.org/353）。
雖然限制性開殼層(RO)計算只會產生一套軌道，沒有上述U計算的麻煩，但是相對于U，RO計算耗時高、難收斂，自旋密度、體系總能量和軌道能量也都沒有U那么有意義，因此用RO回避上述問題也不是好的辦法。
實際上，在U計算之后，可以做雙正交化(biorthogonalization)變換來解決上述問題。雙正交化的具體細節和實現在Multiwfn手冊3.100.12節有詳述，本文就不細說了。簡單來說，雙正交化是對alpha和beta軌道進行酉變換，使得alpha和beta之間完美滿足或基本滿足正交歸一關系，同時又不破壞每種自旋軌道與其自己原有的正交歸一關系。雙正交化具體實現方式并不唯一，Multiwfn中的雙正交化方法分成三步，經過這三步變換后，每個alpha和與之序號相同的beta軌道一般可以達到近乎完美匹配，因此之后就只需要討論一套軌道即可（類似于RO軌道的情況）。
在雙正交化過程中每種自旋的占據軌道和占據軌道會發生混合、空軌道和空軌道會發生混合（具體來說是酉變換），而不同自旋軌道間不會發生混合。這種變換不會導致體系任何可觀測性質發生改變，因此如果使用雙正交化后的軌道去計算體系總能量、總電子密度、自旋密度等等，結果和U計算給出的是完全相同的，在這點上類似于軌道定域化。雙正交化后的軌道不再是Fock算符的本征函數，因此雙正交化軌道也沒有確切的軌道能量，而只能以Fock算符期望值的方式求軌道能量。
2 實例
2.1 三重態乙醇

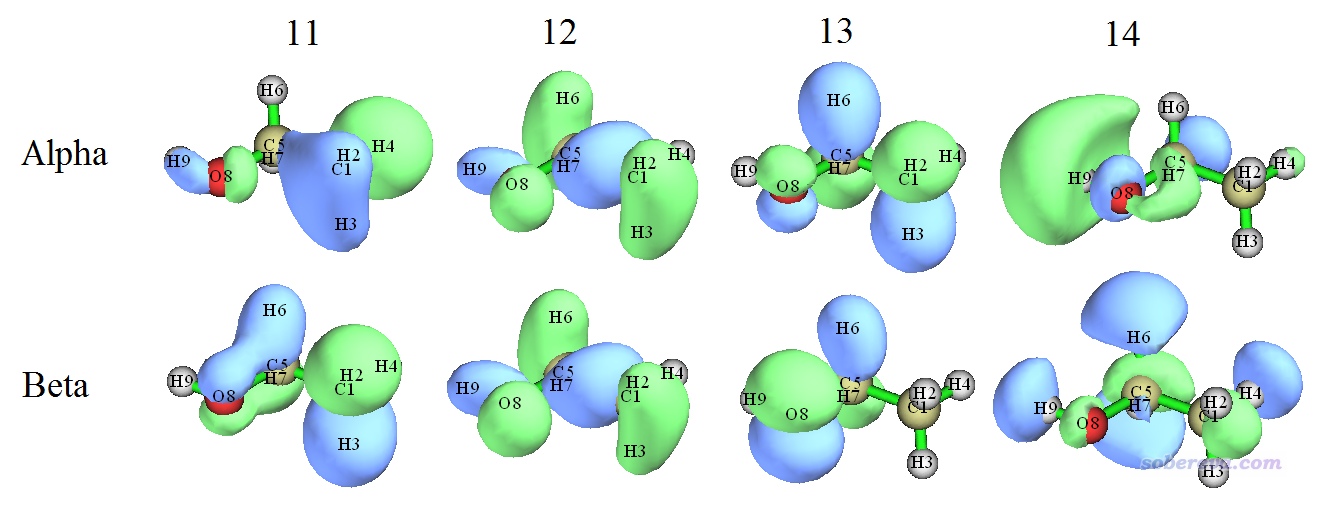

下面我們對三重態乙醇做雙正交化，來看看雙正交化的實際效果和價值。首先我們先看一下UB3LYP/6-31G**下直接給出的這個體系三重態的幾個分子軌道等值面圖，如下所示。其中14號alpha軌道是alpha軌道中的HOMO，12號beta軌道是beta軌道中的HOMO。
由圖可見，只有12號alpha與12號beta軌道匹配很好，形狀和相位都肉眼看不出顯著差別，而其它alpha和beta軌道之間完全匹配不上。alpha比beta占據軌道多兩個（13和14），但顯然當前情況我們不可能認為體系的自旋密度等于13和14號alpha軌道對應的密度之和，因為由于其它alpha和beta占據軌道形狀的不匹配，它們也對自旋密度有直接的影響。
在Multiwfn中做雙正交化需要的輸入文件必須包含基函數信息，具體看《詳談Multiwfn支持的輸入文件類型、產生方法以及相互轉換》（http://www.shanxitv.org/379）、《Multiwfn入門tips》（http://www.shanxitv.org/167），對于Gaussian用戶就用fch文件即可。UB3LYP/6-31G**下三重態乙醇的fch文件已經在Multiwfn自帶的文件包里提供了，這里我們對它做雙正交化。
啟動Multiwfn，然后依次輸入
examples\ethanol_triplet.fch
100
12 //產生雙正交化軌道
2 //雙正交化過程中考慮所有軌道（對于大體系，為節約時間，可以此處選1略過空軌道之間的雙正交化，此時對于此例，在最終結果中編號在14以上的alpha和beta軌道將無意義）
0 //不計算雙正交化軌道能量
從屏幕上提示的信息可見雙正交化分為三步進行，比如第一步輸出的信息為
Doing biorthogonalization for alpha 1 to 14, Beta 1 to 12
Singular values of orbital overlap matrix:
1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 0.9999
0.9999 0.9998 0.9995 0.9992
這說明這一步是對1~14號alpha軌道和1~12號beta軌道做雙正交化。下面的數值是經過雙正交化后的alpha和beta軌道間的重疊積分。當前顯示了12個等于或非常接近于1.0的數值，這代表這步雙正交化后1~12號alpha和1~12號beta軌道已經非常完美地一一對應了。其余的軌道的雙正交化會在接下來的步驟中進行。
之后Multiwfn把雙正交化后的軌道波函數自動導出為當前目錄下的biortho.fch文件，也把雙正交化后的軌道信息導出為當前目錄下的biortho.txt文件，此文件內容如下所示。
S = Singular value, E = Energy (in eV), O= Occupancy, A=Alpha, B=Beta
Orb: 1 S= 1.0000 O(A)= 1.0 O(B)= 1.0
Orb: 2 S= 1.0000 O(A)= 1.0 O(B)= 1.0
...[略]
Orb: 11 S= 0.9995 O(A)= 1.0 O(B)= 1.0
Orb: 12 S= 0.9992 O(A)= 1.0 O(B)= 1.0
-----------------------------------------------
Orb: 13 S= 1.0000 O(A)= 1.0 O(B)= 0.0
Orb: 14 S= 1.0000 O(A)= 1.0 O(B)= 0.0
-----------------------------------------------
Orb: 15 S= 1.0000 O(A)= 0.0 O(B)= 0.0
Orb: 16 S= 1.0000 O(A)= 0.0 O(B)= 0.0
Orb: 17 S= 1.0000 O(A)= 0.0 O(B)= 0.0
...[略]
通過這個文件可以非常方便地考察雙正交化后的alpha軌道與序號與之相同的beta軌道的匹配程度。由于上面列出來的軌道的S（Singular value，即相當于重疊積分）都很接近1，因此這些軌道的alpha-beta匹配程度都很好，只有alpha 12和beta 12的匹配程度稍差一點，但也很接近于1.0，因此這倆軌道的圖形從肉眼上應該很難分辨。上面信息里O代表Occupancy，就是占據數的意思，為了觀看方便，這個文件里把O(A)=O(B)=1.0、O(A)=1.0&O(B)=0.0和O(A)=O(B)=0.0三個部分用橫線做了分隔。
此時程序還問你是否現在就載入biortho.fch文件，如果選y將之載入的話，內存里的軌道就對應于雙正交化后的軌道了，之后你可以進入主功能0去查看軌道圖形，也可以用主功能0的圖形界面左上角的Orbital info.選項去查看這些軌道的基本信息，還可以用Multiwfn中的各種功能去分析軌道特征，比如計算軌道成分、軌道動能等。由于此例沒計算雙正交化軌道的能量，因此在導出的biortho.fch里“軌道能量”部分記錄的是上述輸出的singular value值。由于當前沒有雙正交化軌道的能量信息，因此當前biortho.fch里的這些軌道的序號順序并不對應于其軌道能量順序。

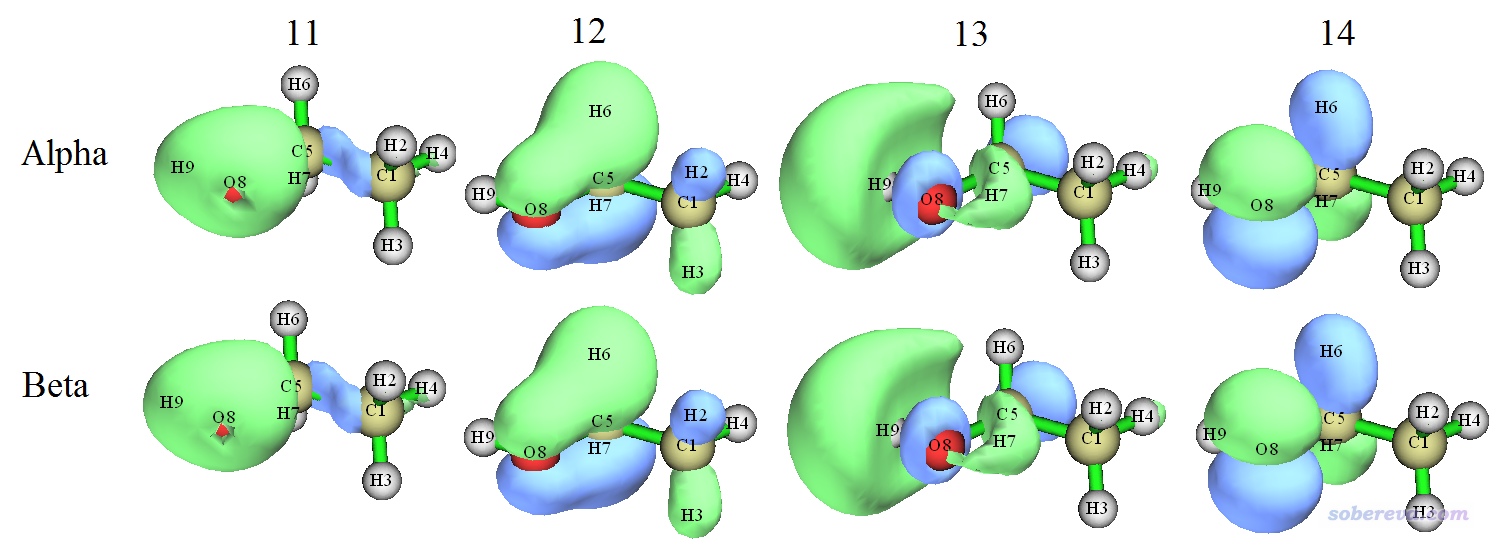

這里把11~14號雙正交化后的alpha和beta軌道列出：
可見，雙正交化后alpha和與之序號相同的beta在軌道形狀上已經肉眼基本看不出任何區別了。此時，13和14號alpha軌道可以被冠以描述RO軌道時用的SOMO（單占據軌道）之名，這兩個軌道對應的密度的加和正好就是當前體系UB3LYP/6-31G**級別計算的三重態的自旋密度。對比本文上面的兩張圖，也可以看到在雙正交化前后，軌道特征往往差別不小。雙正交化后的第13號alpha軌道基本正好對應原先的第14號alpha軌道，而雙正交化后的第14號alpha軌道則不直接對應于之前任何一個alpha軌道，顯然必定是兩個或多個原先的alpha占據軌道發生了顯著混合才產生出來的。

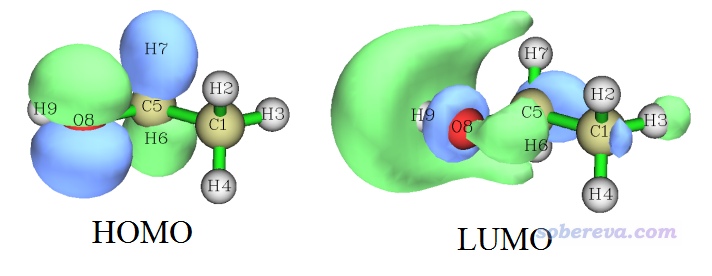

值得一提的是，乙醇的單重態基態在B3LYP/6-31G**下計算產生的HOMO和LUMO軌道圖形如下
這個HOMO和LUMO分別非常像雙正交化后的14號和13號alpha軌道。因此我們可以立刻明白，乙醇從單重態基態激發到最低三重態的過程，如果以軌道躍遷方式描述的話，可以近似說成是HOMO→LUMO的躍遷，因為這樣躍遷后HOMO和LUMO就各有一個單電子了，這倆軌道又幾乎恰好和雙正交化后的兩個SOMO對應。像這樣重要的信息，如果我們不做雙正交化的話，是沒法這么容易了解到的。
2.2 三重態乙醇（計算雙正交化軌道能量）
這個例子還是考察三重態乙醇，和上例不同的是這次我們也讓Multiwfn產生雙正交化軌道的能量，這樣不僅可以討論更多信息，而且Multiwfn會根據能量對軌道排序，討論起來更方便。Multiwfn計算雙正交化軌道的能量需要利用Fock矩陣，Multiwfn可以通過兩種方式獲得這個矩陣：
(1)直接基于分子軌道能量和系數矩陣反解出來Fock矩陣。通常建議用這個方式，最為省事。但是如果使用了大量彌散函數，量子化學程序可能會自動去除一些線性相關基函數，這個時候就沒法用這個做法了，只能用下面的方法
(2)從特定文件里讀取。可以從記錄Fock矩陣的文本文件里讀取，也可以從.47文件里讀取（Gaussian可以直接產生），也可以從ORCA輸出文件里讀取，等等，詳情見Multiwfn手冊附錄7。
啟動Multiwfn，輸入
examples\ethanol_triplet.fch
100
12 //產生雙正交化軌道
2 //雙正交化過程中考慮所有軌道
1 //計算雙正交化軌道的能量，Fock矩陣通過分子軌道的能量和展開系數直接產生
y //根據能量對雙正交化軌道排序
此時產生了biortho.fch和biortho.txt，后者內容如下
...[略]
Orb: 10 S= 1.0000 E(A)= -13.621 O(A)= 1.0 E(B)= -13.450 O(B)= 1.0
Orb: 11 S= 0.9992 E(A)= -13.057 O(A)= 1.0 E(B)= -11.821 O(B)= 1.0
Orb: 12 S= 1.0000 E(A)= -11.918 O(A)= 1.0 E(B)= -11.866 O(B)= 1.0
-------------------------------------------------------------------------------
Orb: 13 S= 1.0000 E(A)= -11.439 O(A)= 1.0 E(B)= -5.806 O(B)= 0.0
Orb: 14 S= 1.0000 E(A)= -0.293 O(A)= 1.0 E(B)= 2.817 O(B)= 0.0
-------------------------------------------------------------------------------
Orb: 15 S= 0.9992 E(A)= 13.876 O(A)= 0.0 E(B)= 15.431 O(B)= 0.0
Orb: 16 S= 1.0000 E(A)= 15.057 O(A)= 0.0 E(B)= 15.305 O(B)= 0.0
Orb: 17 S= 1.0000 E(A)= 18.508 O(A)= 0.0 E(B)= 19.028 O(B)= 0.0
...[略]
由于這回我們要求Multiwfn計算雙正交化軌道的能量，因此這次的biortho.txt里顯示了算出來的軌道能量。由于我們也要求按照能量進行排序，因此可以看到軌道序號順序確實和軌道能量相同了。注意排序的時候是將序號相同的alpha和beta的軌道能量平均值作為依據來排序的。另外，排序是對每一個批次產生的雙正交化軌道分別進行排序的（上面信息中的兩條橫線把所有軌道分割成了三個批次），因此比如第2批次的軌道的能量不一定全都高于第1批次的軌道。
注：常有Multiwfn用戶問為什么他得到的序號相同的alpha和beta雙正交化軌道的形狀看起來非常相似，但能量卻差了非常多。這是因為開殼層體系的alpha和beta電子的分布通常不對稱，而且通常連alpha和beta電子數都往往不同，也因此alpha和beta對應的Fock算符不同。而由于軌道能量是相應自旋的Fock算符求期望得到的，因此哪怕形狀精確相同、序號相同的alpha和beta雙正交化軌道的能量也注定會不同。如果你就是死活非得要求相同序號的alpha和beta能量相同（就跟限制性開殼層RO計算的情況似的），那你姑且把相同序號的alpha和beta軌道能量取平均得了（雖說沒有明確的物理意義），這時的軌道能量相當于軌道波函數相對于alpha和beta電子的平均的Fock算符的期望值。
當前biortho.fch里的“軌道能量”信息是雙正交化軌道的真實能量了。如果我們選擇y載入biortho.fch，用主功能0的Orbital info.選項查看軌道基本信息，會看到下面這些，確實軌道能量和biortho.txt里顯示的相同。
1 E(au/eV): -19.26817 -524.3135 Occ: 1.000000 Typ: A
...[略]
11 E(au/eV): -0.47985 -13.0573 Occ: 1.000000 Typ: A
12 E(au/eV): -0.43799 -11.9184 Occ: 1.000000 Typ: A
13 E(au/eV): -0.42037 -11.4390 Occ: 1.000000 Typ: A
14 E(au/eV): -0.01078 -0.2933 Occ: 1.000000 Typ: A
76 ( 1) E(au/eV): -19.23884 -523.5155 Occ: 1.000000 Typ: B
...[略]
86 ( 11) E(au/eV): -0.43441 -11.8210 Occ: 1.000000 Typ: B
87 ( 12) E(au/eV): -0.43606 -11.8659 Occ: 1.000000 Typ: B
對于beta軌道，上面信息中括號里的序號是從第一條beta軌道開始計的，括號外的是從第一條alpha軌道開始計的。

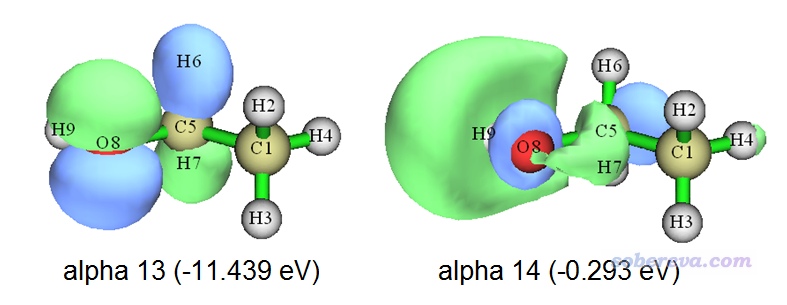

看一下現在的第13號和第14號alpha軌道。如之前所述，這倆占據軌道幾乎完全描述了當前體系的單電子分布，因為其它的占據的alpha軌道都有與之匹配程度極高（重疊積分接近1）的beta占據軌道故而對自旋密度貢獻基本為0。這倆軌道的圖形和能量如下所示
可見由于Multiwfn對軌道做了排序，當前軌道能量和軌道序號是一致的（而上例中沒排序，它倆序號是反著的）。另外，如果你將這倆雙正交化軌道和ethanol_triplet.fch里記錄的MO13（-10.083 eV）、MO14（-0.276 eV）對比的話，會發現軌道形狀相差不太大，能量也相差不算特別大，這也體現Multiwfn給出的雙正交化軌道的能量是合理的。
2.3 丁烷雙自由基
本節用到的fch文件可在此下載：http://www.shanxitv.org/attach/448/C4H8-singlet.rar。如果對雙自由基計算不了解，參看《CASSCF計算雙自由基以及雙自由基特征的計算》（http://www.shanxitv.org/264）和《談談片段組合波函數與自旋極化單重態》（http://www.shanxitv.org/82）。
通過非限制性開殼層以對稱破缺方式算的自旋極化單重態體系，比如雙自由基、反鐵磁性耦合體系，雙正交化也可以做，但是此時不可能使得每個alpha軌道都能與一個beta軌道完美相對應。比如對丁烷雙自由基體系，雙正交化時候的第一部分的輸出是這樣的
Doing biorthogonalization for alpha 1 to 16, Beta 1 to 16
Singular values of orbital overlap matrix:
1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000
0.9998 0.9998 0.9998 0.9998 0.9992 0.9990 0.9989 0.3095
可見，此時雙正交化變換的效果是令alpha與beta凡是能匹配的都盡量匹配，這使得前15個軌道都有一一對應關系，重疊積分基本是1.0，但有一個alpha占據軌道就是沒法與beta占據軌道相配對，重疊積分才0.3095。這樣的輸出信息體現在雙正交化之后，我們可以就只依靠16號alpha和beta軌道來討論體系的單電子分布以及雙自由基本質特征。
順帶一提，如果想查看原本alpha和beta分子軌道之間的重疊積分，可以用Multiwfn主功能100的子功能5，具體說明詳見Multiwfn手冊3.100.5節。如果用這個功能里面的選項2輸出對上述雙自由基波函數的alpha MO和序號相同的beta MO之間的重疊積分，結果如下（以下只列出占據軌道部分）
Overlap between the 1th alpha and beta orbitals: 0.036957
Overlap between the 2th alpha and beta orbitals: -0.036727
Overlap between the 3th alpha and beta orbitals: -0.001295
Overlap between the 4th alpha and beta orbitals: 0.001066
Overlap between the 5th alpha and beta orbitals: 0.982456
Overlap between the 6th alpha and beta orbitals: -0.958735
Overlap between the 7th alpha and beta orbitals: 0.858202
Overlap between the 8th alpha and beta orbitals: -0.882210
Overlap between the 9th alpha and beta orbitals: 0.994529
Overlap between the 10th alpha and beta orbitals: -0.990360
Overlap between the 11th alpha and beta orbitals: 0.991034
Overlap between the 12th alpha and beta orbitals: -0.984323
Overlap between the 13th alpha and beta orbitals: 0.991434
Overlap between the 14th alpha and beta orbitals: -0.991413
Overlap between the 15th alpha and beta orbitals: -0.995594
Overlap between the 16th alpha and beta orbitals: 0.294899
可見，如果不做雙正交化，內核軌道部分（MO 1~4）alpha-beta匹配極差，看圖可知主要是因為碰巧定域在了不同原子上，這無所謂。而價層部分，7、8號軌道alpha-beta之間匹配得也不很完美，重疊積分還不到0.9，因此比如討論自旋密度、雙自由基特征時如果簡單忽略它們的影響原理上并不好，而在雙正交化后就僅僅需要關注第16號軌道了。請大家自行用Multiwfn基于本文提供的fch文件觀看以上提及的軌道的圖形。
