使VMD播放軌跡時同步顯示幀號



把這段內容存為showframe.tcl，保存在vmd文件夾。啟動VMD后直接在文本控制臺運行source showframe.tcl

trace variable vmd_frame(1) w sdf
mol new
proc sdf {args} {global vmd_frame
graphics 0 delete all
graphics 0 color 8
graphics 0 text {0 0 0} "[expr $vmd_frame(1)*1]ps" size 6}

之后載入軌跡，此時軌跡的ID應該是1，因為上面vmd_frame(1)代表的就是ID=1的體系的當前的幀號，一旦發現它變化了，就調用sdf命令把幀號繪制出來。播放軌跡時幀數會同步顯示在三維坐標的0,0,0的位置，位置肯定不好，所以旋轉圖像使得文字位置合適（比如移到屏幕右下角），然后把ID=0的那層（也就是顯示幀數的文字所在的層）fix住（鼠標點ID右邊的F字母）即可。

注意播放的軌跡必須是ID=1才可以。這樣錄制軌跡動畫就可以同步地顯示幀數了。

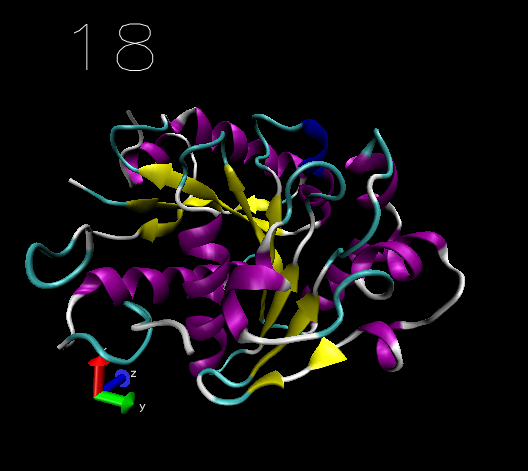

效果如圖：
