在VMD里使用環境光遮蔽改進渲染效果

VMD里使用環境光遮蔽改進渲染效果

文/Sobereva   2014-Nov-17

在較新版本的VMD里，可以使用ambient occlusion（AO,環境光遮蔽）來改進自帶的Tachyon渲染器的渲染效果。這可以使體系在光線照射下呈現的陰暗區域柔和、自然地表現出來，絲毫不遜色于用povray渲染，甚至看著更舒服一些。

開啟AO的做法很簡單，在display setting里面把Shadows和Amb. Occl.打開，把Drawing method設為那種物體占的體積比較大的顯示方式，比如VDW方式，材質設定為AO開頭的比如AOEdgy。然后file-render，選擇用內建的Tachyon渲染就行了。開了這兩項之后會令Tachyon渲染耗時增加很多。

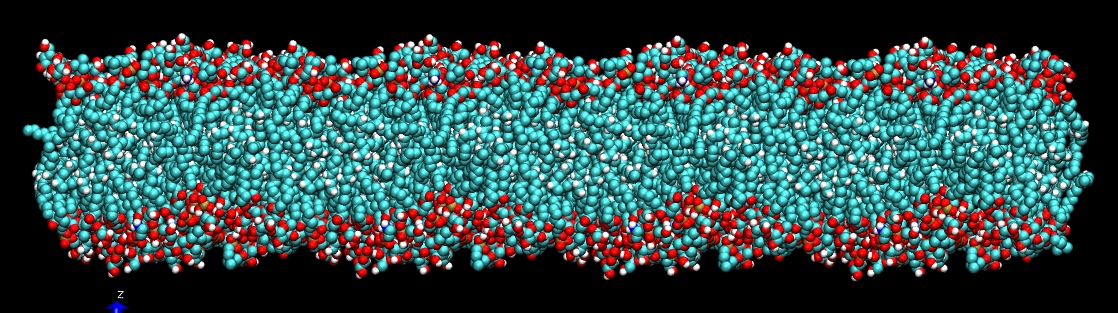

這幅圖是直接用tachyon渲染的磷脂膜，看不出明暗，缺乏層次感

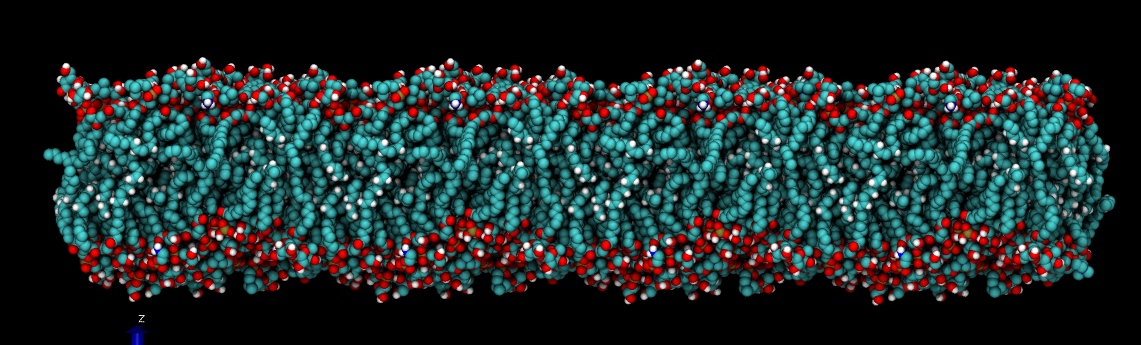

下面這是用上述方法開啟AO后渲染的，層次清晰，也柔和多了

再看一個例子，這是病毒顆粒，用的是quicksurf方式來快速顯示體系的表面，用radial方式著色（越靠外越紅）。選擇方式輸入all not (z>20 and x>20 and y>20)來給體系開了個小口。

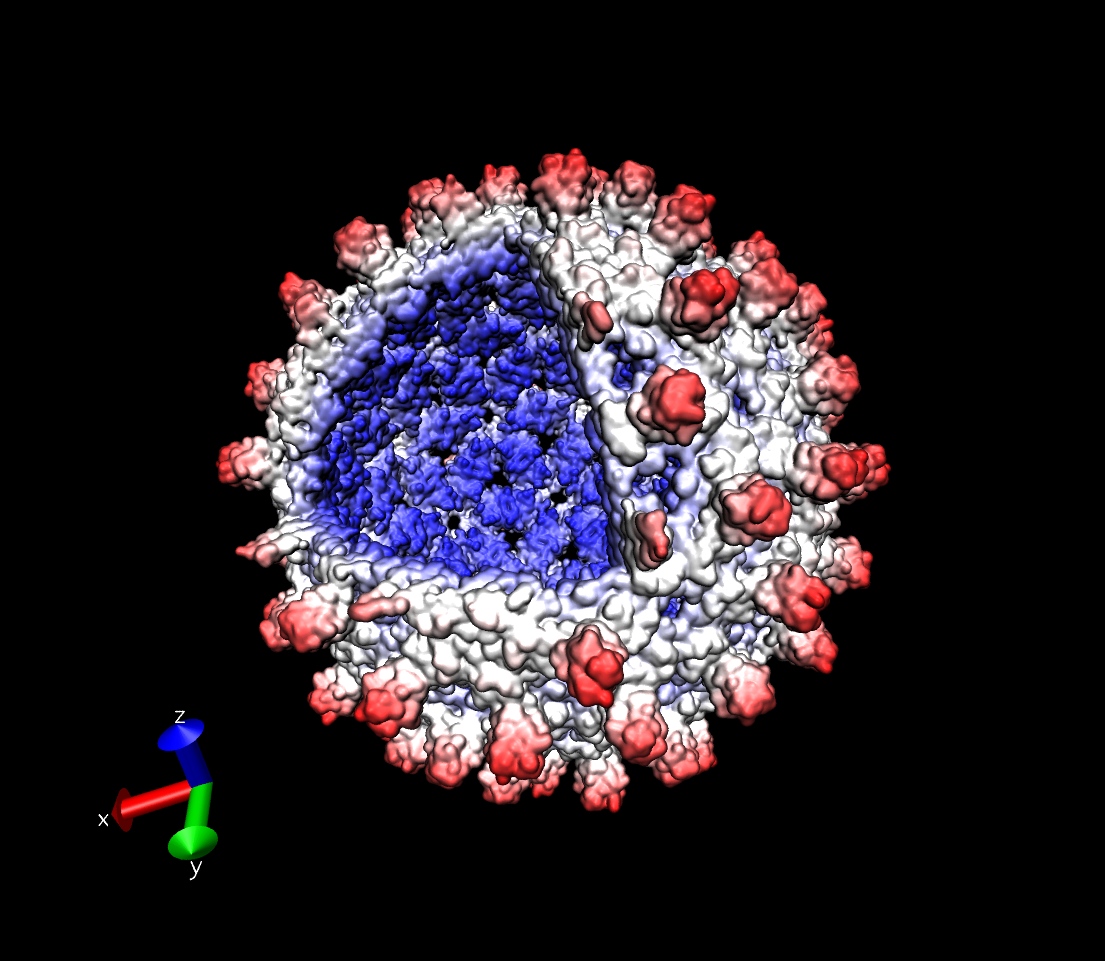

下圖是沒開AO時渲染的，病毒顆粒里面全都能看到

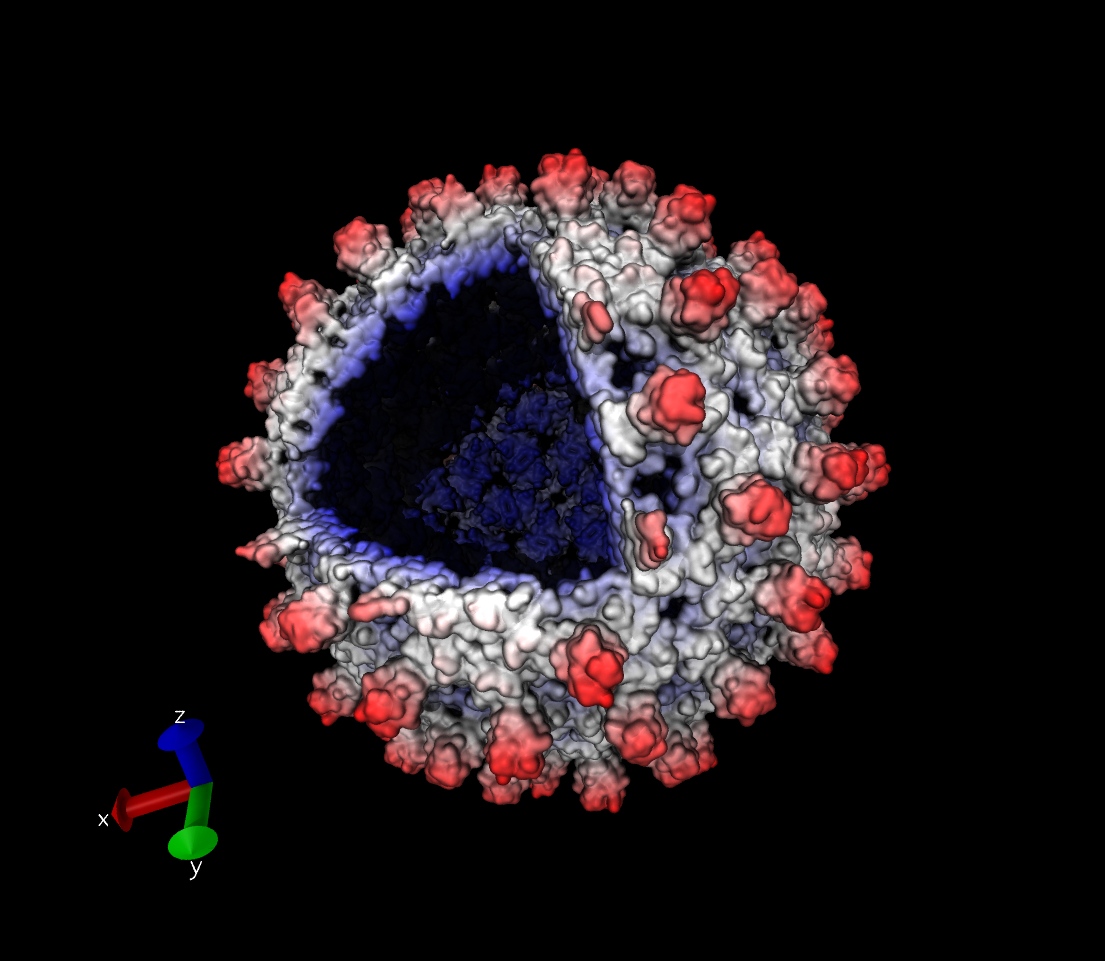

下面是開了AO渲染的，只有沖著開口的那一塊內側區域被光線照射才顯露出來。顆粒外部區域看起來柔和多了，輪廓更為清楚。

在display setting里可以對Shadows和Amb. Occl.的程度進行調節，在graphics-material里可以再對材質特征進行調節。
